随着社会经济的发展，模具钢的应用越来越广泛，模具钢在很多零部件加工生产方面已经发挥了，非常重要的作用。模具钢的价钱是消费者***关注的一个问题，因为质量好坏不同，还有生产厂家品牌等多个方面因素的影响，直接影响到模具钢的价格，接下来买大小软件下载 模具钢给大家分享一下影响模具钢价格的因素。

　　

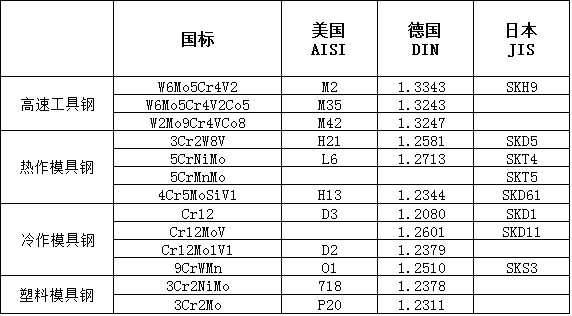

　　 1.夹杂物的含量增加

　　

　　 钢中的夹杂物是工模具内部产生裂纹的起源。尤其是脆性氧化物和硅酸盐等夹杂物，在热加工是不发生塑性变形，从而引起脆性的碎裂而形成微裂纹，在进一步的热处理和使用中，该裂纹进一步引起模具的开裂

。例如。Cr4W2MoV钢制造的冲压手表零件用的冷冲模，其冲头经粗加工、热处理并磨削加工后，发现头部中心有许多小孔洞，致使一批冲头全部报废，经分析发出钢中含有大量的呈链状分布的硅酸盐夹杂物，经机加工后剥落而造成小孔洞。

　　

　　 2.碳化物分布不均匀引起的失效

　　

　　 Cr12、Cr12MoV、Cr12Mo1V1等莱氏体型模具钢，具有大量共晶碳化物，当锻造比小或浇注温度控制不适当时，在钢材中易呈带状或网状碳化物的偏析，使模具零件在淬火时常常出现沿着带状或网状碳化物严重的部位裂纹，或在使用过程中内部裂纹进一步扩展而引起失效。例如，采用Φ50mm的共晶碳化物不均匀度超过4级的钢材制造冲头在使用过程中易发生断裂。

　　

　　 3.锻造质量不好引起的失效

　　

　　 钢材的锻造质量的好坏，直接影响模具的使用寿命。锻造的加热制度与变形工艺不当，会引起钢材产生过烧、表面裂纹、内裂、角裂等缺陷。这些会降低模具的使用寿命，甚至直接报废。对于高碳高铬的莱氏体钢，由于导热性较差，若锻造加热时加热速度过快，保温时间不足，造成锻造时钢坯内外温差大，产生内部裂纹。

　　

　　 4.表面质量差

　　

　　 合金模具钢材如果表面脱碳严重，在机加工后，仍有残留脱碳层，这样在模具***终的热处理时，由于内外层组织不同而造成明显的应力，从而导致模具的淬火裂纹，另一方面，淬火后模具表面层的硬度偏低，且截面硬度分布不均匀，降低了模具的使用寿命。

　　

　　 以上就是买大小软件下载 模具钢给大家分享的影响模具钢价格的因素。从质量这个角度来看，质量不同的工具钢，那么大家在购买的时候，花费也是不一样的，同时，还应该考虑到生产厂家品牌，出售时间，供求关系，希望对大家有所帮助，对模具钢感兴趣的朋友可以阅读更多关于模具钢的资讯《你还在为选择模具钢而发愁吗？买大小软件下载 模具钢为你揭秘辨别模具钢质量的方法》。

本文链接地址：//www.ustb-ganlu.com/news/1164.html

原文标题：影响模具钢价格的因素有哪些？2019买大小软件下载 模具钢全网解说
